TRADIÇÃO E CONFIABILIDADE DESDE 1980

ESTABILIZADORES DE TENSÃO

Totalmente estáticos, controlados a tiristores, silenciosos (sem a utilização de relés).  Protegem os consumidores contra as variações da rede elétrica e eliminam ruídos de alta frequência, aumentando a vida útil e reduzindo os custos de manutenção e paradas.

Monofásicos de 1 a 30kVA e trifásicos de 5 a 300kVA.

Modelos com transformadores isoladores internos disponíveis para todas as capacidades.

ESTABILIZADORES - SEÇÃO I

ESTABILIZADOR LINHA VGT

Trifásico de 5 a 300kVA

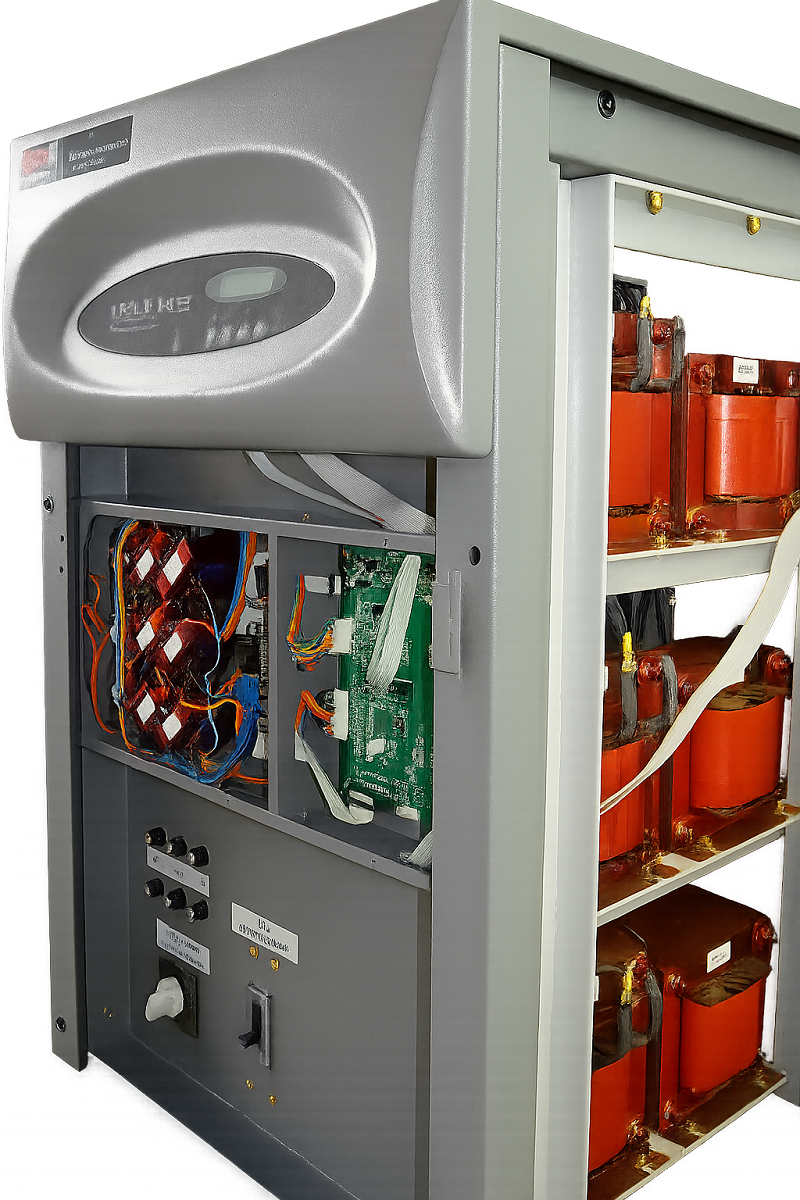

MODELOS 125kVA E 40kVA

VGT-Grande e peq.jpg

CARACTERÍSTICAS BÁSICAS

Trifásico na entrada e saída.

Entrada : 220 ou 380VCA (outras sob consulta),   60Hz

Saída : 220 ou 380VCA (outras sob consulta).

Capacidades : 5 a 300kVA

Estabilização na saída : +/-3% para a linha VGT e +/- 1% para a linha VGT Plus.

Totalmente estático (não utiliza relés).

Ultrassilencioso.

Bypass manual.

Medições digitais.

Religamento/desligamento automático opcional.

Transformador isolador interno opcional.

Gabinete com rodízios até 50kVA.

Cores : preto, cinza grafite ou gelo.




PAINEL SINÓTICO E DE MONITORAÇÃO

Painel Frontal VGT e VGT Plus CL.JPG









 DIMENSÕES

Tabela VGT.jpg

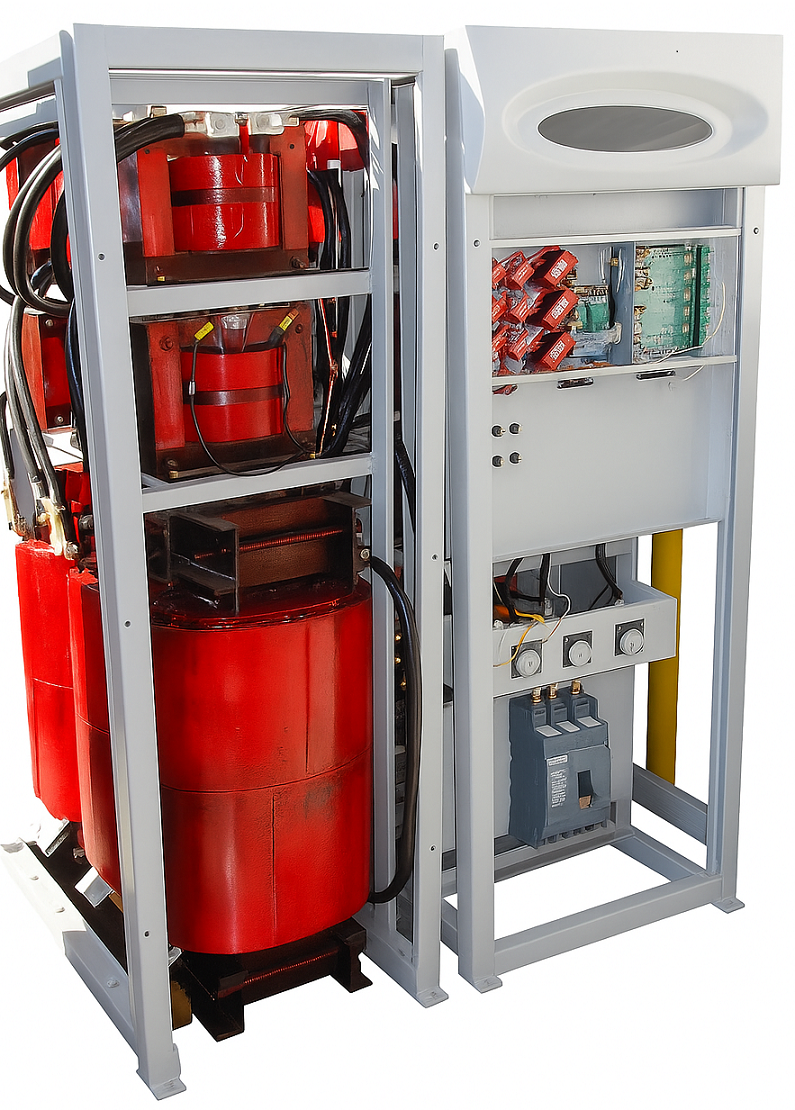

VISTA INTERNA MODELO 300kVA


ESTABILIZADORES - SEÇÃO II

ESTABILIZADOR LINHA VANGUARD

Monofásico ou bifásico de 8 a 30kVA

PAINEL  FRONTAL

Painel Vanguard.jpg

CARACTERÍSTICAS BÁSICAS

Monofásico ou bifásico na entrada e saída.

Entrada : 110 ou 220VCA (outras sob consulta), 60Hz

Saída : 110 ou 220VCA (outras sob consulta).

Capacidades : 8, 10, 12, 15, 18, 20, 25 e 30kVA.

Estabilização na saída : +/-3% .

Microprocessado

Totalmente estático (não utiliza relés).

Ultrassilencioso.

Bypass manual.

Sensor de tensão alta e baixa com alarme visual e sonoro .

Medições digitais opcionais.

Religamento/desligamento automático opcional.

Transformador isolador opcional.

Gabinete tipo torre até 10kVA e convencional até 30kVA, com        rodízios.

Cores : preto, cinza grafite ou gelo.













 DIMENSÕES COM TRAFO ISOLADOR

Tabela Vanguard.jpg

ESTABILIZADORES - SEÇÃO III

ESTABILIZADOR LINHA MC e MCI

Mono ou bifásico de 1 a 7,5kVA

GABINETE PADRÃO TIPO TORRE

mci PRETO.jpg

CARACTERÍSTICAS BÁSICAS

Monofásico ou bifásico na entrada e saída.

Entrada : 110 ou 220VCA (outras sob consulta), 60Hz

Saída : 110 ou 220VCA (outras sob consulta).

Configuração saída : F + N + T ou 2F + N + T

Capacidades : 1, 1,5, 2, 3, 4, 5, 6 e 7,5kVA.

Estabilização na saída : +/-3% .

Microprocessado.

Totalmente estático (não utiliza relés).

Ultrassilencioso.

Sensor de tensão alta e baixa com alarme visual e sonoro .

Transformador isolador (linha MCI).

Gabinete tipo torre com rodízios.

Cores : preto, cinza grafite ou gelo.

DIMENSÕES E CARACTERÍSTICAS

Tabela MCI.jpg

MÓDULO ISOLADOR - SUBSEÇÃO I

MÓDULO ISOLADOR MI

Monofásico ou bifásico de 1 a 30kVA

São utilizados quando se requer a isolação do consumidor da rede em instalações com estabilizadores e no break não isolados, ou para compatibilzar a tensão da concessionária com o consumidor. Podem ser utilizados em conjunto com a linha MC. Uma aplicação típica é o uso de um módulo MI na potência total de todos os consumidores e estabilizadores MC , individuais , para cada consumidor.

São constituídos por transformador isolador, em gabinete próprio com tomadas e/ ou bornes de entrada e saída. Podem ser utilizados separadamente ou em conjunto com um ou mais estabilizadores ou no break não isolados, isolando os consumidores da rede elétrica, permitindo a utilização de um aterramento exclusivo para os consumidores além de compatibilizar a tensão do consumidor com a rede quando necessário.

Tensão de entrada: 110 ou 220V

Tensão de saída: 110, 115, 127, 220, 110+110V.

Capacidades de 1, 1,5, 2, 3, 4, 5, 6, 7,5, 8, 10, 12, 15, 18, 20, 25 e 30kVA.

CAPACIDADES E CARACTERÍSTICAS

Tabela módulos MI.jpg
