RETIFICADORES CARREGADORES

Carregadores flutuadores de baterias para uso industrial, subestações, offshore, centrais de iluminação de emergência e outras aplicações.

Modelos especiais para telecomunicações.

Monofásicos (até 30kVA) e trifásicos (até 100kVA) em diversas  tensões de saída e correntes de 5 a 500A.

Operam com baterias Alcalinas ou Chumbo-Ácidas, convencionais, estacionárias, ventiladas ou VRLA.

GENERALIDADES E APLICAÇÕES

Os retificadores carregadores flutuadores GUARDIAN, são de concepção robusta, com transformador isolador na entrada, filtro na entrada CA (opcional) e filtro LC na saída, podendo operar com qualquer tipo de bateria. Opcionalmente, podem ser fornecidos com Unidade de Diodos de Queda com 1 ou 2 estágios.



RETIFICADORES PARA USO INDUSTRIAL (LINHA RCI MONOFÁSICA/ BIFÁSICA OU TRIFÁSICA)

A linha RCI de retificadores GUARDIAN foi concebida para aplicações industriais e offshore, para carga (flutuação, equalização ) de baterias e alimentação de consumidores em corrente contínua, sendo largamente utilizados em subestações, iluminação de emergência, alimentação de painéis de relés e/ou disjuntores, inversores CC/CA e outros consumidores.



RETIFICADORES PARA TELECOM ( LINHA RCT MONOFÁSICA/BIFÁSICA OU TRIFÁSICA)

A linha RCT destina-se à alimentação de equipamentos e sistemas de telecomunicações, incluindo filtros adicionais para minimizar o ruído residual (ripple) psofométrico.



TRANSFORMADOR ISOLADOR

O transformador isolador na entrada, além de adequar a tensão da rede com a tensão CC para as baterias, provê a necessária isolação galvânica, reduz os ruídos elétricos e confere a indispensável segurança ao operador.



BATERIAS

Os retificadores GUARDIAN podem operar com baterias chumbo-ácidas ou alcalinas,  convencionais, ventiladas e reguladas à válvulas , possuindo recursos que propiciam uma vida útil mais longa para as mesmas, como a limitação de corrente independente. As baterias e seus gabinetes podem ser fornecidas em conjunto com o retificador, formando um sistema homogêneo.





RETIFICADOR CARREGADOR INDUSTRIAL

LINHA RCI 3F

Trifásico de 3 a 100kVA com transformador isolador interno

GABINETE PADRÃO

RCI 3F.jpg

CARACTERÍSTICAS BÁSICAS

Tensão Nominal de Entrada: 220, 380, 440, 460 ou 480VCA trifásicos

Tensão nominal  de saída: 12, 24, 36, 48, 72, 108, 125,  220, 330 e 440VCC, ou sob consulta.

Potência de saída (respeitando-se o limite de corrente abaixo ): de 3 a 100kVA

Corrente de saída (para todas as tensões, respeitando-se o limite de potência acima): 5, 10, 15, 20, 25, 30, 35, 50, 60, 80, 100, 120, 150, 200, 250, 300, 350, 400, 450 e 500A, ou sob consulta.

Frequência: 60 Hz +/- 5% (50 Hz sob pedido).

Variação Admissível na rede: +/- 15%.

Regulação Estática: melhor que +/- 1% para cargas de 10% à 100% da corrente nominal de saída e variações da tensão de entrada em +/- 15%.

Ondulação Residual (ripple): menor que 1%.

Gabinete padrão com porta frontal.

Rodízios até 30kVA.

Cores : cinza grafite Munsell 3,5 (padrão), cinza Munsell 6,5, ou sob consulta.







PAINEL DE MONITORAÇÃO

Painel Frontal CVFT.jpg





RETIFICADOR CARREGADOR INDUSTRIAL

LINHA RCI 1F

Mono ou bifásico até 10kVA com transformador isolador interno



GABINETE PADRÃO TIPO TORRE

RCI mono torre.jpg

PAINEL DE MONITORAÇÃO

Painel Frontal RCI2.png

CARACTERÍSTICAS BÁSICAS

Tensão Nominal de Entrada: 110, 220 ou 380VCA

Tensão nominal  de saída: 12, 24, 36, 48, 72, 108, 125,  220, 330 e 440VCC, ou sob consulta.

Potência de saída (respeitando-se o limite de corrente abaixo ): de 3 a 10kVA.

Corrente de saída (para todas as tensões, respeitando-se o limite de potência acima): 5, 10, 15, 20, 25, 30, 35, 50 e 60A, ou sob consulta.

Frequência: 60 Hz (50 Hz sob consulta).

Variação Admissível na rede: +/- 15%.

Regulação Estática: melhor que +/- 1% para cargas de 10% à 100% da corrente nominal de saída e variações da tensão de entrada em +/- 15%.

Ondulação Residual (ripple): menor que 1%.

COMANDOS MANUAIS
 - Botão liga-desliga.
 - Botão flutuação-carga equalização
PROTEÇÕES
 - Disjuntor na entrada.
 - Disjuntor na saída para consumidor.
 - Disjuntor na saída para bateria.
 - Proteção instantânea contra sobrecarga
 - Limitação de corrente na saída geral
 - Limitação de corrente independente para as baterias
SINALIZAÇÕES VISUAIS
 - Falha na rede
 - Defeito
 - Subtensão CC
 - Flutuação
 - Carga Equalização
 - Positivo à terra
 - Negativo à terra
SINALIZAÇÕES REMOTAS (Contato seco)
 - Tensão CC baixa
 - Defeito Geral
 - Positivo ou Negativo à terra
MEDIÇÕES DIGITAIS
 - Tensão na saída do retificador
 - Corrente na saída do retificador

BATERIAS (opcionais) : de todos os tipos, com ou sem gabinetes  fechados ou estantes abertas.

GABINETES

Gabinete padrão tipo torre; opções para rack 19", parede ou autossustentado.

Cor : cinza grafite Munsell 3,5, cinza Munsell 6,5 ou sob consulta



Tabela RCI Torre.jpg



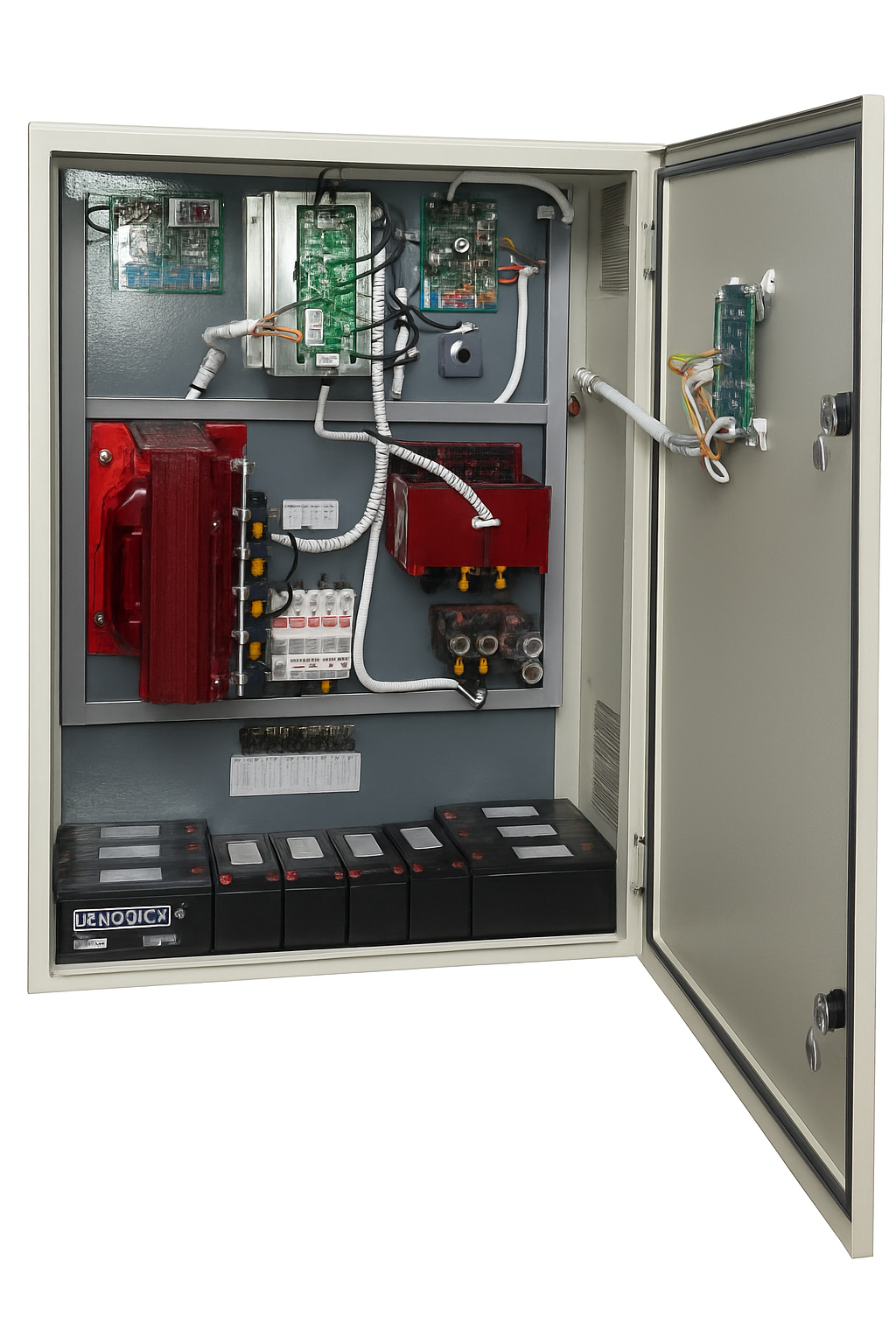

ALGUMAS OPÇÕES DE GABINETES

      RACK 19"                                                                 PAREDE                                                                                  AUTOSSUSTENTADO



Gabinete opções RCI.jpg





RETIFICADOR CARREGADOR PARA TELECOM



LINHA RCT 3F

Trifásico de 3 a 100kVA

CARACTERÍSTICAS BÁSICAS

Tensão Nominal de Entrada: 220, 380, 440, 460 ou 480VCA trifásicos

Tensão nominal  de saída: 24, 36 e 48VCC.

Potência de saída (respeitando-se os limites de corrente abaixo ): de 3 a 100kVA

Corrente de saída (para todas as tensões, respeitando-se os  limites de potência acima): 5, 10, 15, 20, 25, 30, 35, 50, 60, 80, 100, 120, 150, 200, 250, 300, 350, 400, 450 e 500A, ou sob consulta.

Frequência: 60 Hz +/- 5% (50 Hz sob pedido).

Variação Admissível na rede: +/- 15%.

Regulação Estática: melhor que +/- 1% para cargas de 10% à 100% da corrente nominal de saída e variações da tensão de entrada em +/- 15%.

Ondulação Residual (ripple): menor que 0,1% e 2mV psofométricos.

Gabinete padrão com porta frontal.

Rodízios até 30kVA.

Cores : cinza grafite, preto ou gelo.

GABINETE PADRÃO  AUTOSSUSTENTADO

Foto RCT.png

LINHA RCT 1F

Mono ou bifásico até 10kVA

CARACTERÍSTICAS BÁSICAS

Tensão Nominal de Entrada: 110, 220, 380, 440, 460 ou 480VCA

Tensão nominal  de saída: 12, 24, 36 e 48VCC.

Potência de saída (respeitando-se os limites de corrente abaixo ): de 3 a 10kVA.

Corrente de saída (para todas as tensões, respeitando-se os limites de potência acima): 5, 10, 15, 20, 25, 30, 35, 50 e 60A, ou sob consulta.

Frequência: 60 Hz (50 Hz sob consulta).

Variação Admissível na rede: +/- 15%.

Regulação Estática: melhor que +/- 1% para cargas de 10% à 100% da corrente nominal de saída e variações da tensão de entrada em +/- 15%.

Ondulação Residual (ripple): menor que 0,1% e 2mV psofométricos.

Gabinete padrão tipo torre; opções para rack 19", parede ou autossustentado.

Cores : cinza grafite, preto ou gelo.



GABINETE PADRÃO TIPO TORRE



Gabinete RCT Torre.gif
